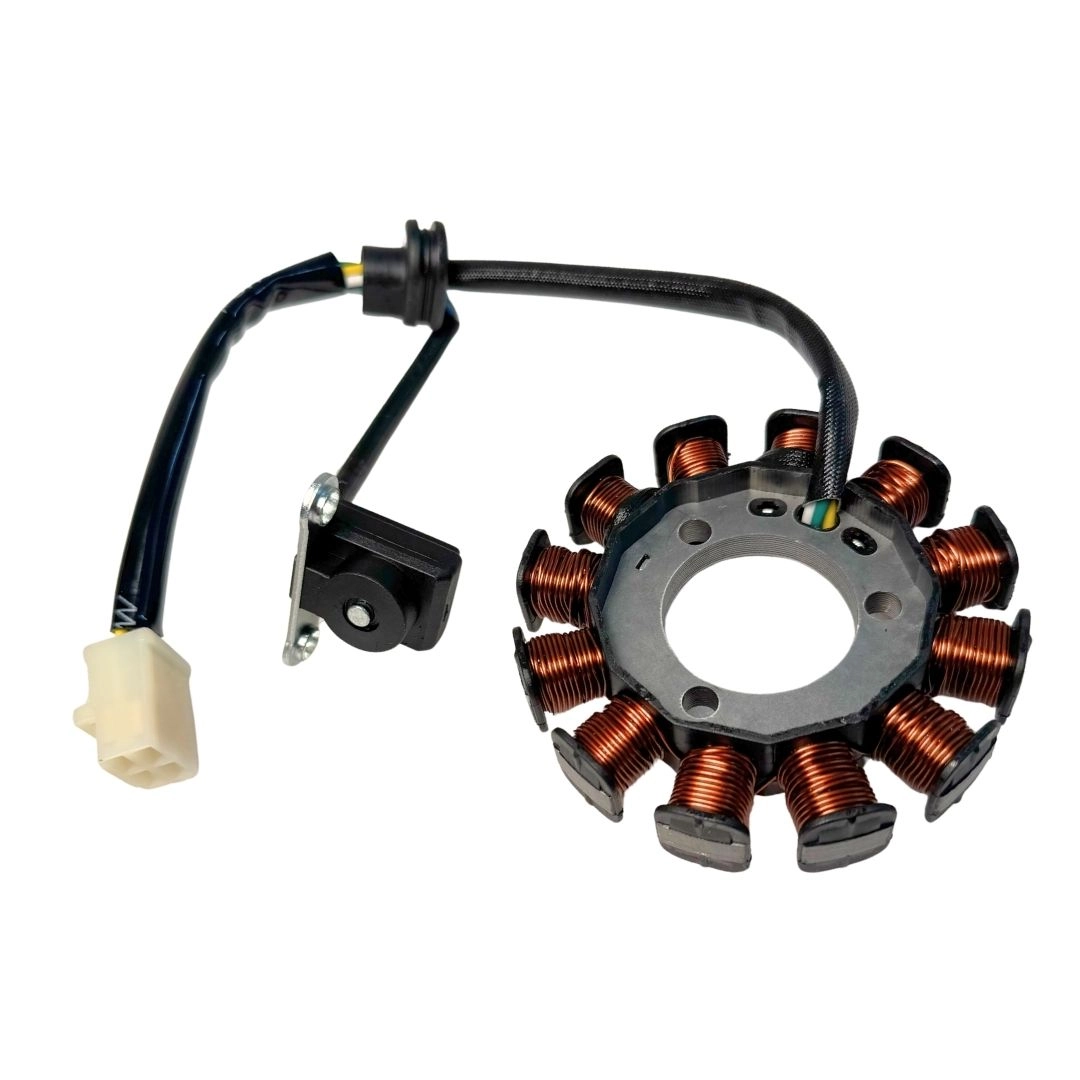

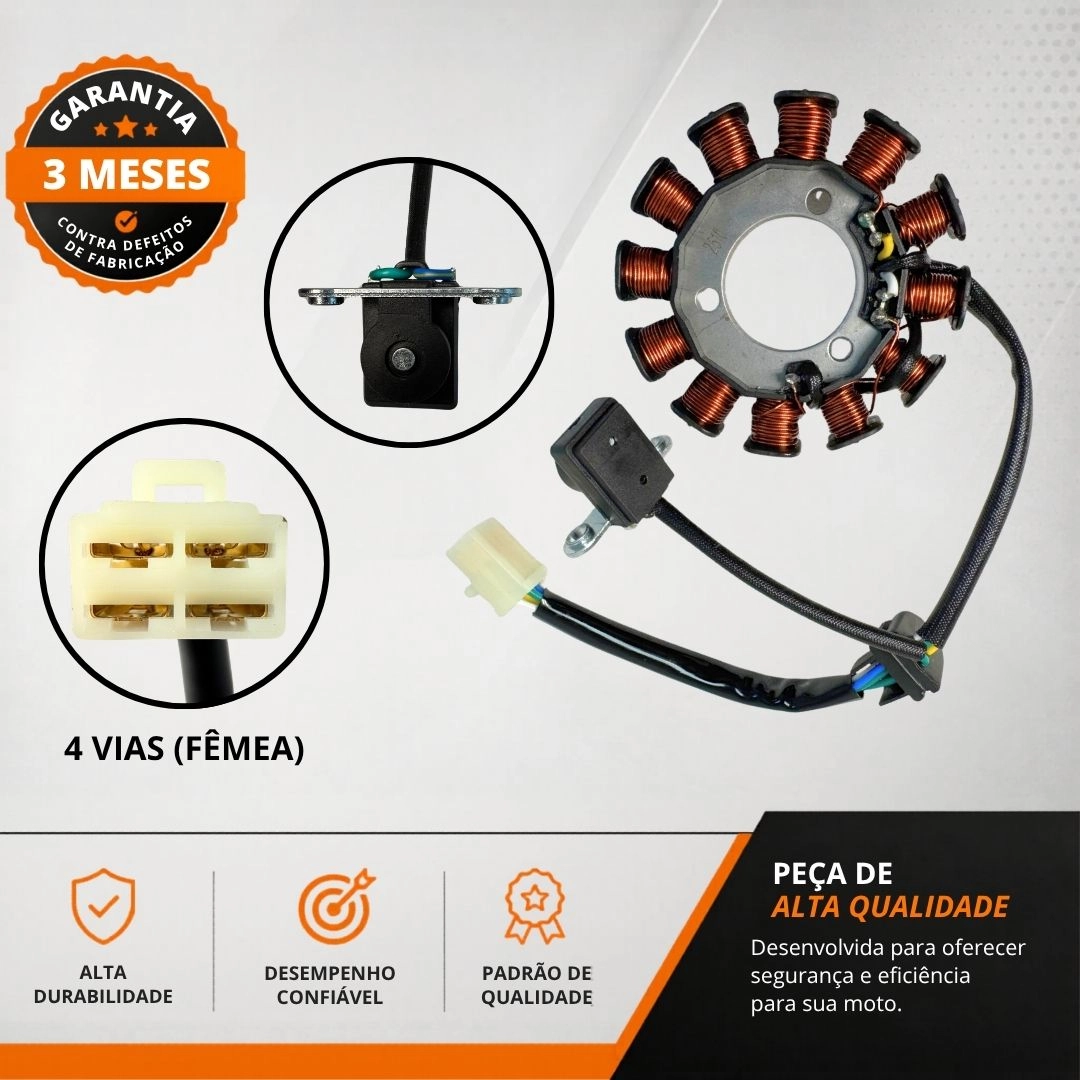

Estator Completo Com Bobina de Pulso Para Honda Cg Fan 125 Es Ks CG Cargo 125 Magnetron 90278670

Estator Magneto Com Bobina De Pulso Honda CG 125 Fan Cargo ES KS ESD Magnetron 90278670

O estator do magneto é a usina geradora de energia da motocicleta. Movido pelo campo magnético do volante do motor, ele é responsável por alimentar diretamente o circuito de iluminação (farol, painel e lanterna) e por fornecer a corrente alternada que o retificador transformará para recarregar a bateria. Simultaneamente, a bobina de pulso acoplada envia o sinal elétrico de precisão para a unidade de ignição (CDI/ECU), determinando o momento exato da faísca na vela. Quando o estator sofre desgaste ou superaquecimento com o óleo quente, ocorre o curto-circuito nas bobinas: a bateria descarrega frequentemente, o farol oscila até apagar e a bobina de pulso perde o sinal, fazendo a moto falhar, engasgar em alta rotação ou não ligar.

O Estator Magneto Magnetron 90278670 foi projetado com núcleo magnético de alta eficiência e enrolamento de cobre de máxima pureza para restabelecer o pleno fluxo elétrico da sua Honda CG 125. Sua fiação é totalmente revestida com verniz isolante de alta tecnologia, capaz de suportar regimes severos de temperatura e rotação sem queimar nem sofrer curtos internos. Já fornecido com a bobina de pulso integrada e chicote de comprimento correto com conector de 4 vias, ele garante uma instalação limpa no padrão Plug & Play sem necessidade de cortes na fiação original.

Principais Funções e Engenharia Mecânica

- ENROLAMENTO EM COBRE DE MÁXIMA PURIDADE: Maximiza a eficiência na geração e condução elétrica, garantindo um fluxo contínuo de carga sem perdas ou oscilações no sistema.

- VERNIZ ISOLANTE DE ALTA TECNOLOGIA: Revestimento com altíssima resistência térmica que protege as bobinas contra a degradação pelo óleo quente e picos de temperatura do motor.

- BOBINA DE PULSO INTEGRADA E CALIBRADA: Emite o sinal elétrico de ignição no milissegundo exato para a central eletrônica/CDI, assegurando partidas rápidas e aceleração sem falhas.

- NÚCLEO MAGNÉTICO LAMINADO: Minimiza o aquecimento induzido e otimiza a conversão de energia magnética em elétrica, estendendo a durabilidade do conjunto.

Benefícios

- CARGA DE BATERIA RESTAURADA: Fornece eletricidade constante e estável, acabando com o problema crônico de bateria descarregada sem explicação.

- FAROL E PAINEL COM ILUMINAÇÃO ESTÁVEL: Mantém a alimentação do circuito de iluminação firme, evitando faróis fracos ou oscilantes ao acelerar.

- INSTALAÇÃO RÁPIDA PLUG & PLAY: Possui conector fêmea de 4 vias idêntico ao padrão de fábrica e passa-fio moldado, dispensando adaptações ou cortes no chicote original.

- RESISTÊNCIA TÉRMICA E MECÂNICA: Componente selado para resistir à rotação contínua e à imersão no óleo do motor com máxima confiabilidade.

Características

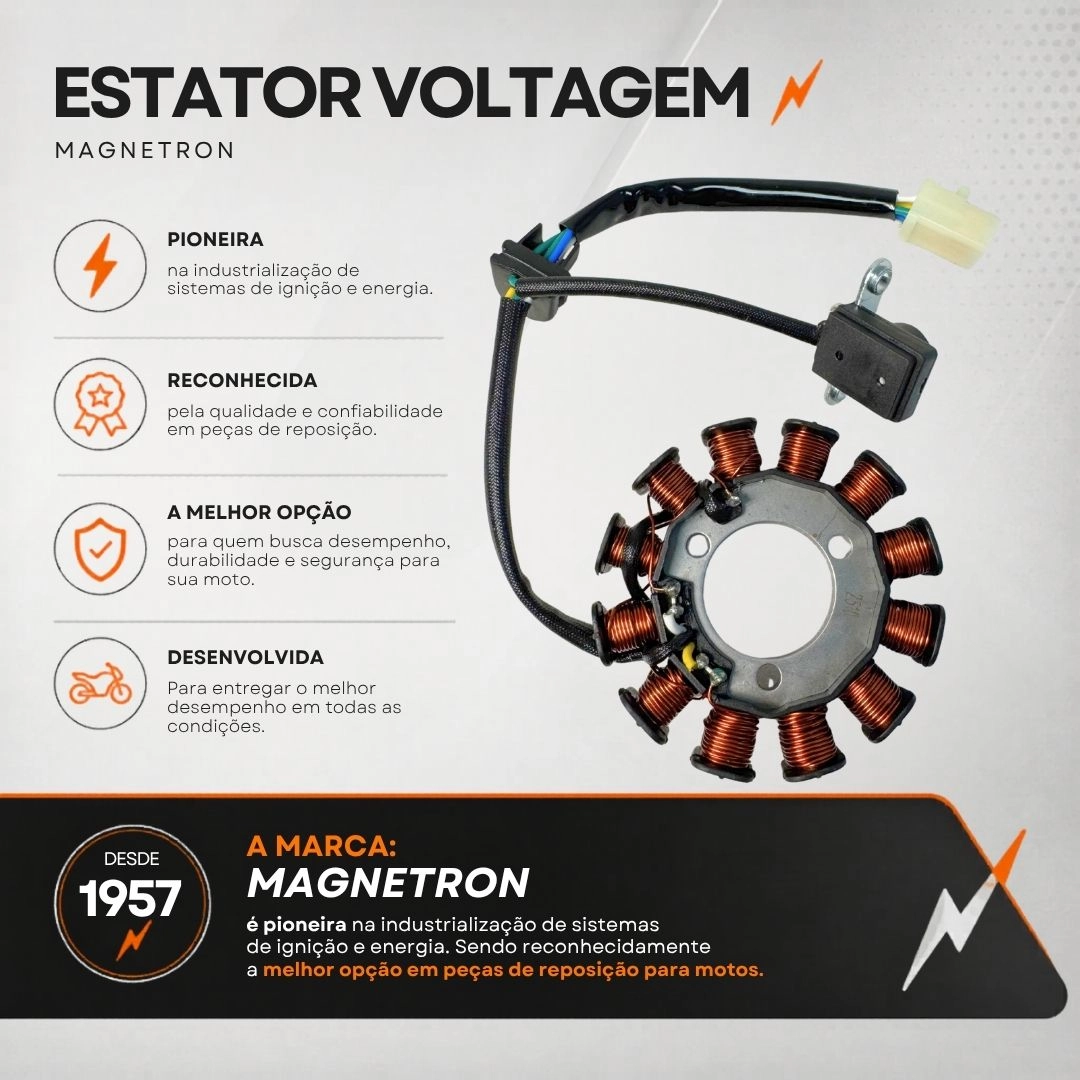

- Marca: Magnetron (Líder e Referência Nacional em Sistemas de Ignição e Energia para Duas Rodas)

- Código do Fabricante: MAG90278670 (90278670)

- Tipo de Peça: Estator Completo do Magneto com Bobina de Pulso Integrada

- Tipo de Conector: Conector Fêmea de 4 Vias no Padrão OEM

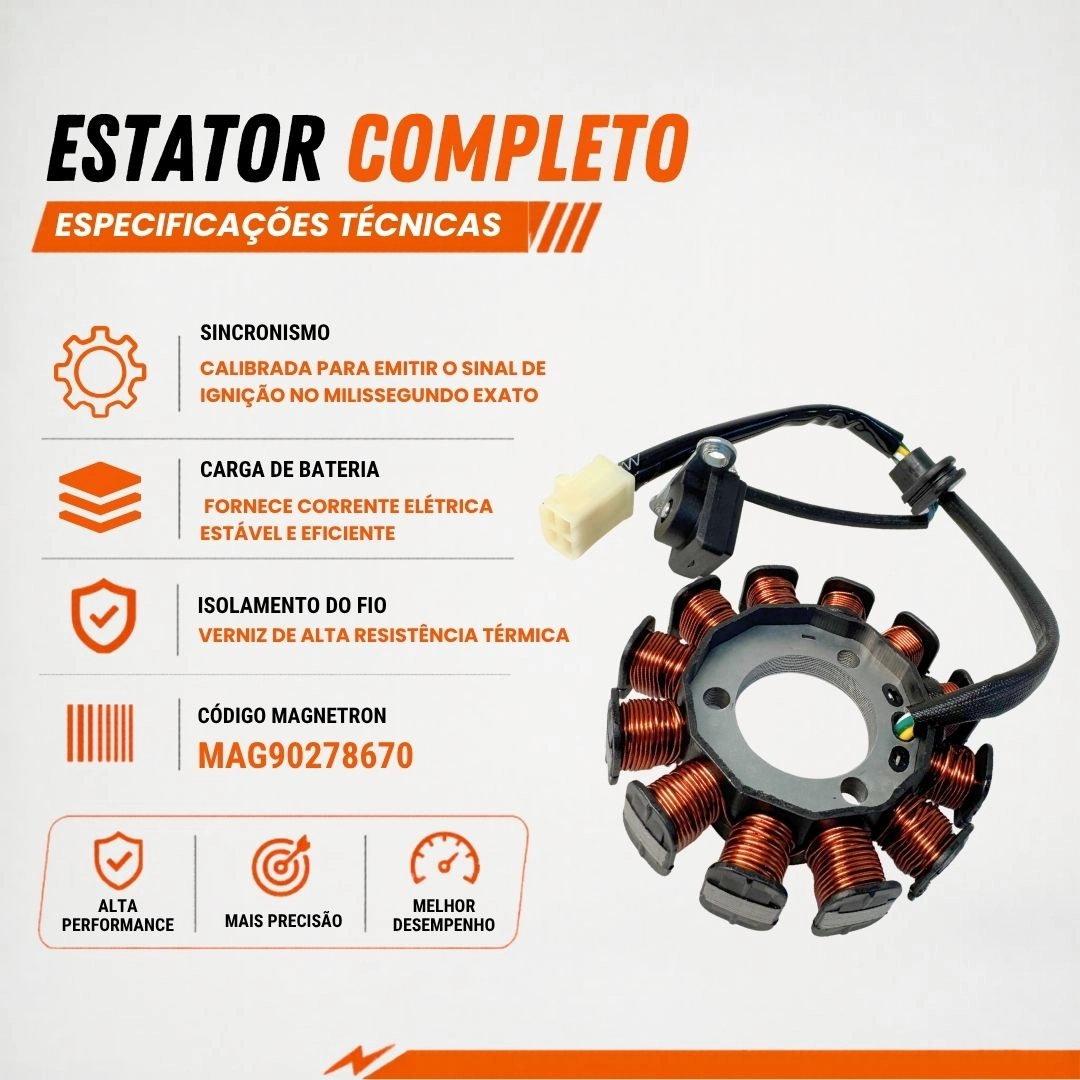

Especificações Técnicas

- Função Principal: Geração de energia para circuito de carga e iluminação + Sinal de sincronismo da ignição

- Material do Enrolamento: Cobre Nobre de Alta Pureza com Isolamento Térmico

- Material do Núcleo: Aço Laminado com Tratamento de Isolação Térmica e Magnética

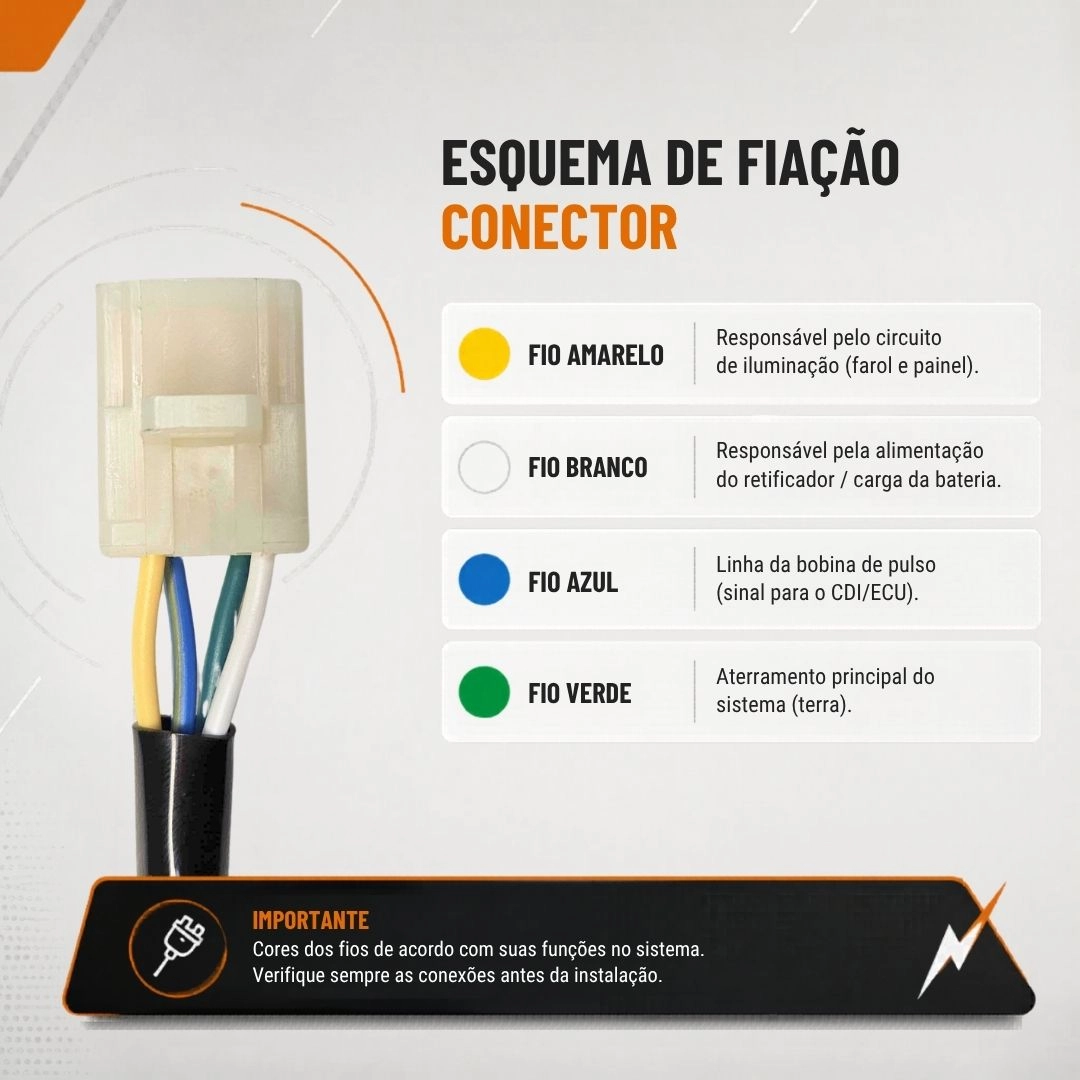

- Esquema Elétrico de Fios:
  • Fio Verde: Aterramento Principal do Sistema (Terra)
  • Fio Azul: Linha da Bobina de Pulso (Sinal para CDI/ECU)
  • Fio Amarelo: Responsável pelo Circuito de Iluminação (Farol e Painel)
  • Fio Branco: Responsável pela Alimentação do Retificador / Carga da Bateria

- Códigos de Referência Original (Conversão): HONDA 31120-KWG-601 / 31120-KWG-A21 / 31120-KWG-B51 / 31120KWG601 / 31120KWGA21 / 31120KWGB51

Aplicação de Plataforma Dedicada

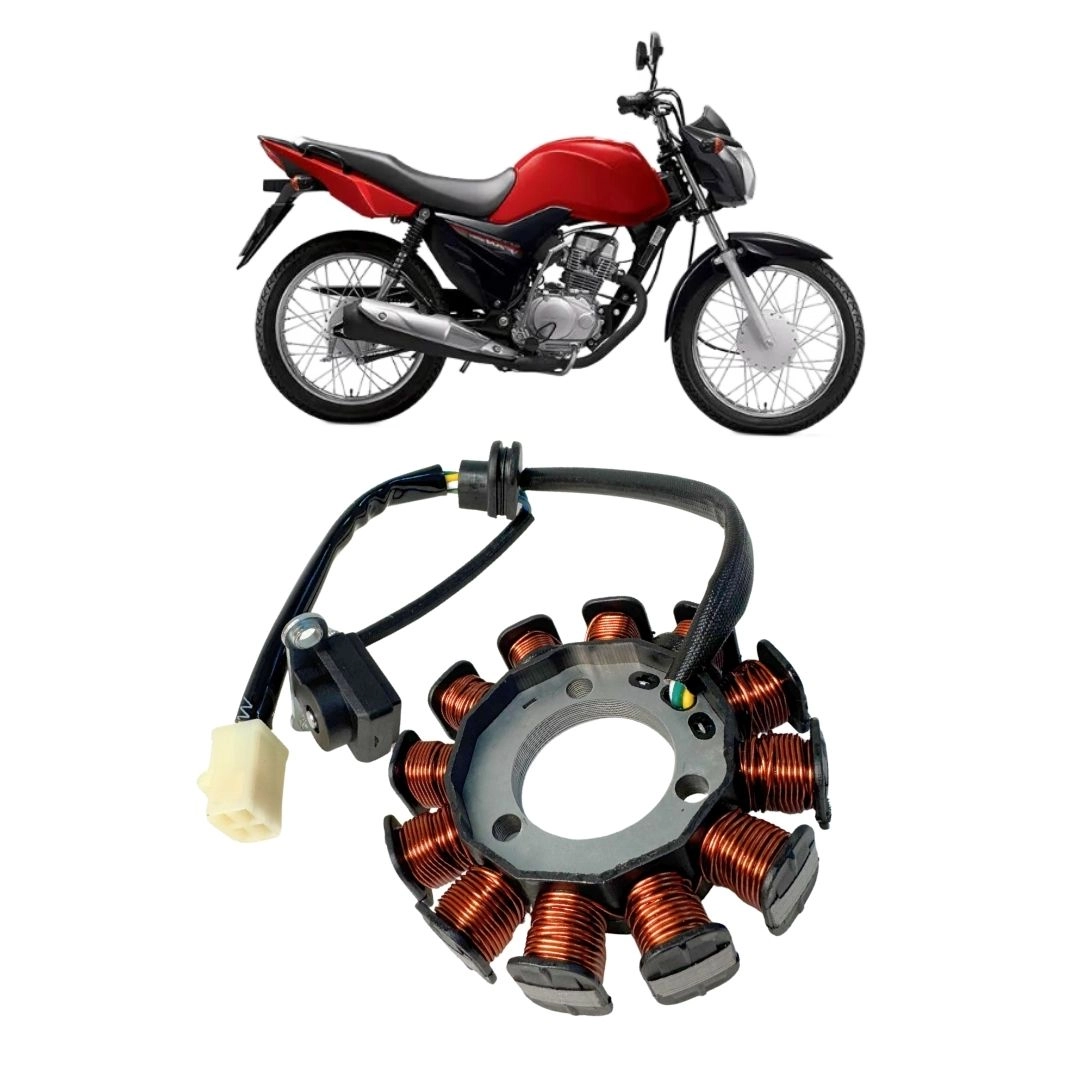

Estator completo projetado para montagem direta, sem modificação de chicote, nas seguintes motocicletas Honda:

HONDA
- CG 125 Cargo ES - Anos: 2009 a 2013
- CG 125 Cargo ESD - Anos: 2014 a 2015
- CG 125 Cargo KS - Anos: 2009 a 2015
- CG 125 Fan ES - Anos: 2009 a 2015
- CG 125 Fan ESD - Anos: 2014 a 2015
- CG 125 Fan KS - Anos: 2009 a 2015

Guia de Instalação e Cuidados Técnicos (Evite Perda de Garantia)

Para assegurar o funcionamento perfeito e preservar a garantia do produto, observe os passos de montagem recomendados:

1. Limpeza e inspeção da tampa da carcaça:
Antes de parafusar o novo estator na tampa esquerda do motor, limpe completamente os resíduos de junta antiga e remova limalhas ou poeira metálica impregnada no volante magnético. Detritos retidos no rotor podem arranhar e romper os enrolamentos novos.

2. Posicionamento do passa-fio de borracha:
Acomode com precisão a borracha passa-fio no canal da tampa do motor e aplique uma fina camada de silicone neutro próprio para motor. Isso assegura uma vedação perfeita, impedindo vazamentos de óleo do motor na saída do chicote.

3. Fixação da bobina de pulso:
Verifique se a bobina de pulso está firmemente parafusada no seu suporte, mantendo o alinhamento e a distância correta em relação ao ressalto do volante (entreferro). O aperto correto dos parafusos previne o contato físico involuntário com o volante em rotação.

4. Checagem prévia do regulador retificador:
Sempre teste o regulador retificador ao trocar um estator queimado. Se o retificador estiver em curto-circuito interno, ele causará sobrecarga e superaquecimento direto no bobinamento do novo estator.

Perguntas Frequentes (FAQ)

1. Como sei se este estator serve na minha CG 125?
Este modelo é compatível com todas as versões da CG 125 Fan e Cargo (KS, ES e ESD) fabricadas de 2009 a 2015. Certifique-se de que o ano e o modelo da sua motocicleta batem com a nossa lista de aplicação antes de fechar o pedido.

2. Quais são os sintomas de que o estator completo está queimado?
A moto passa a descarregar a bateria rapidamente durante o uso, o farol fica fraco ou queima com frequência, e o motor começa a dar trancos, falhar em altas rotações ou simplesmente perde a faísca e não liga por falha na bobina de pulso.

3. A peça já vem pronta para instalar e inclui a bobina de pulso?
Sim! O produto é o Estator Completo, que já vem montado de fábrica com os filamentos de cobre, a bobina de pulso acoplada e todo o chicote elétrico com conector fêmea de 4 vias pronto para conexão direta (Plug & Play).

Garantia Nacional e Termos de Uso

Tempo de Garantia: 3 Meses (90 dias) concedidos pelo fabricante Magnetron contra defeitos de fabricação no enrolamento de cobre, isolamento elétrico ou na bobina de pulso. A garantia perde a validade em casos de: estator queimado por curto-circuito originado por regulador retificador danificado, adaptações ou soldas na fiação original, raspagem mecânica contra o rotor por erro de montagem e oxidação/queima por falta de óleo no motor.

Itens Inclusos na Embalagem

- 1 Unidade de Estator Completo com Chicote e Bobina de Pulso Integrada

---

- A AMPEC AUTOPEÇAS exime-se de toda e qualquer responsabilidade civil ou mecânica derivada de montagem incorreta, adaptações na fiação original, uso de ferramentas inadequadas ou diagnósticos equivocados sobre o sistema elétrico da moto. Recomendamos enfaticamente que a substituição do estator seja efetuada por um mecânico ou eletricista de motocicletas qualificado.
