Estator Magneto Regulador De Voltagem Para Honda Titan CG 150 Sport 2004 a 2008 Com Bobina De Pulso Magnetron 90271630

Estator Magneto Com Bobina De Pulso Honda CG 150 Titan Sport Job ES KS ESD Magnetron 90271630

O estator do magneto é a usina geradora de energia da motocicleta. Movido pelo campo magnético do volante do motor, ele é responsável por alimentar diretamente o circuito de iluminação (farol, painel e lanterna) e por fornecer a corrente alternada que o retificador transformará para recarregar a bateria. Simultaneamente, a bobina de pulso acoplada envia o sinal elétrico de precisão para a unidade de ignição (CDI), determinando o momento exato da faísca na vela. Quando o estator sofre desgaste ou queima do isolamento térmico, os sintomas são imediatos: farol fraco ou oscilando, falhas de partida, descarregamento constante da bateria e engasgos na aceleração do motor.

O Estator Magneto Magnetron 90271630 foi projetado para restaurar a capacidade nominal de geração de energia e sincronismo de ignição da sua Honda CG 150. Diferente de peças genéricas de baixo custo que utilizam cobre de menor pureza e sofrem curto-circuito com a temperatura do óleo, este modelo conta com enrolamentos em cobre de alta condutibilidade e isolamento reforçado com verniz especial ultra resistente ao calor. Seu núcleo laminado reduz as perdas magnéticas e o aquecimento interno, garantindo estabilidade no fluxo elétrico e instalação totalmente Plug & Play sem necessidade de cortes na fiação original.

Principais Funções e Engenharia Mecânica

- ENROLAMENTO EM COBRE DE ALTA PURIDADE: Otimiza a indução magnética e assegura uma geração contínua de energia, prevenindo perdas de carga e quedas de luminosidade no farol.

- VERNIZ ISOLANTE DE ALTA RESISTÊNCIA TÉRMICA: Proteção química e mecânica contra o óleo quente do motor e picos de temperatura, impedindo curtos-circuitos entrenó de bobinas.

- BOBINA DE PULSO DE PRECISÃO INTEGRADA: Emite o pulso de sinal limpo para o sistema de ignição, assegurando o tempo correto do ponto de faísca para arranques rápidos e rotação estável.

- NÚCLEO LAMINADO TERMICAMENTE ISOLADO: Minimiza as correntes parasitas e o aquecimento do conjunto, maximizando a eficiência energética transferida para o regulador retificador.

Benefícios

- FAROL E PAINEL COM BRILHO ESTÁVEL: Fornece corrente consistente para a iluminação, mantendo a visibilidade noturna sem oscilações ao acelerar.

- CARGA EFICIENTE PARA A BATERIA: Mantém o fluxo contínuo de eletricidade necessário para abastecer o sistema e manter a bateria sempre pronta para a partida.

- INSTALAÇÃO PLUG & PLAY DE ENCAIXE EXATO: Chicote com conector fêmea de 3 vias e codificação de cores idêntica ao padrão de fábrica (Amarelo, Branco, Azul e Verde), facilitando o trabalho técnico.

- DURABILIDADE EM CONDIÇÕES SEVERAS: Projetado para resistir à imersão contínua no óleo do motor e às severas rotações do dia a dia urbano e de trabalho.

Características

- Marca: Magnetron (Líder e Referência Nacional em Sistemas de Ignição e Energia para Duas Rodas)

- Código do Fabricante: MAG90271630 (90271630)

- Tipo de Peça: Estator do Magneto com Bobina de Pulso Integrada

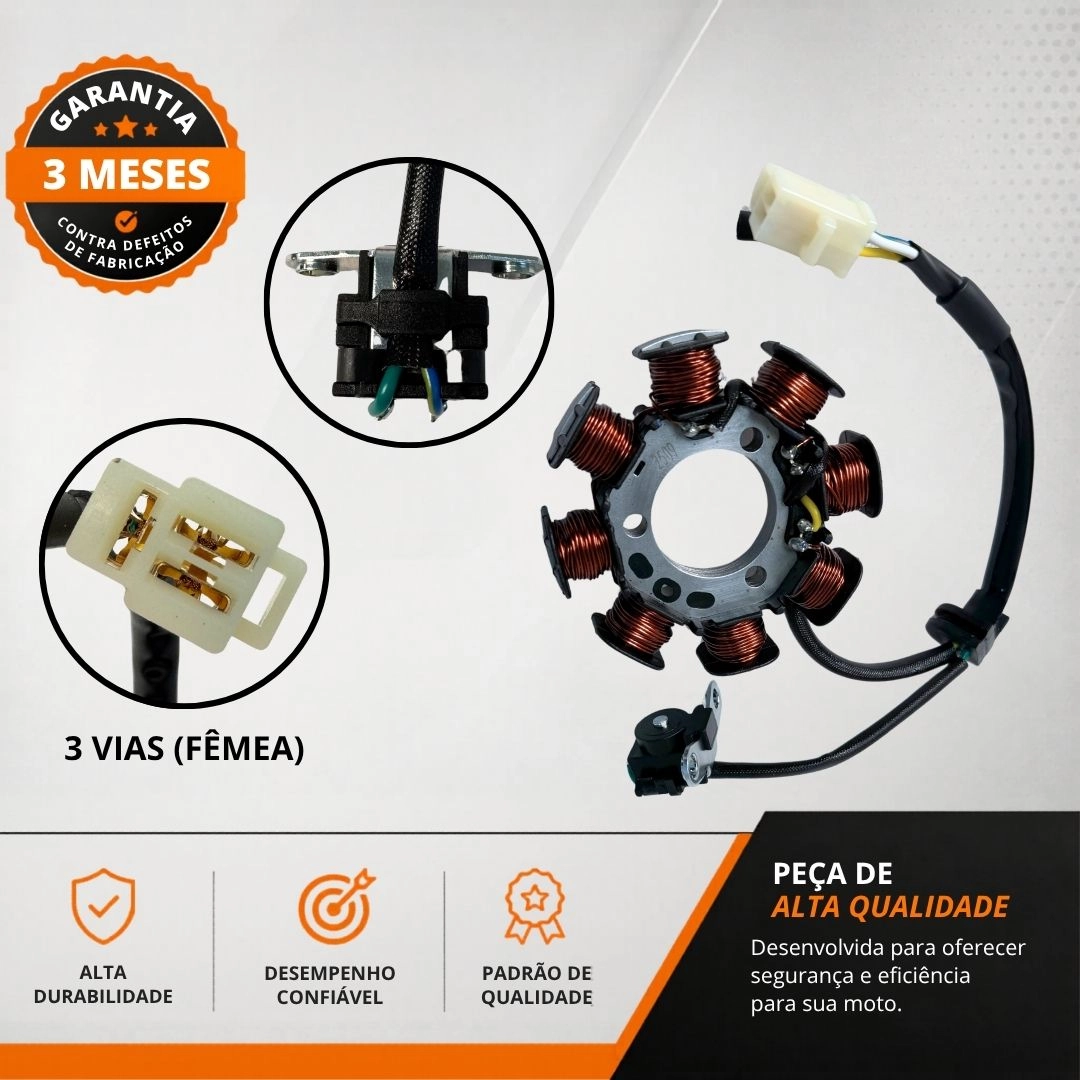

- Tipo de Conector: Conector Fêmea de 3 Vias no Padrão Original

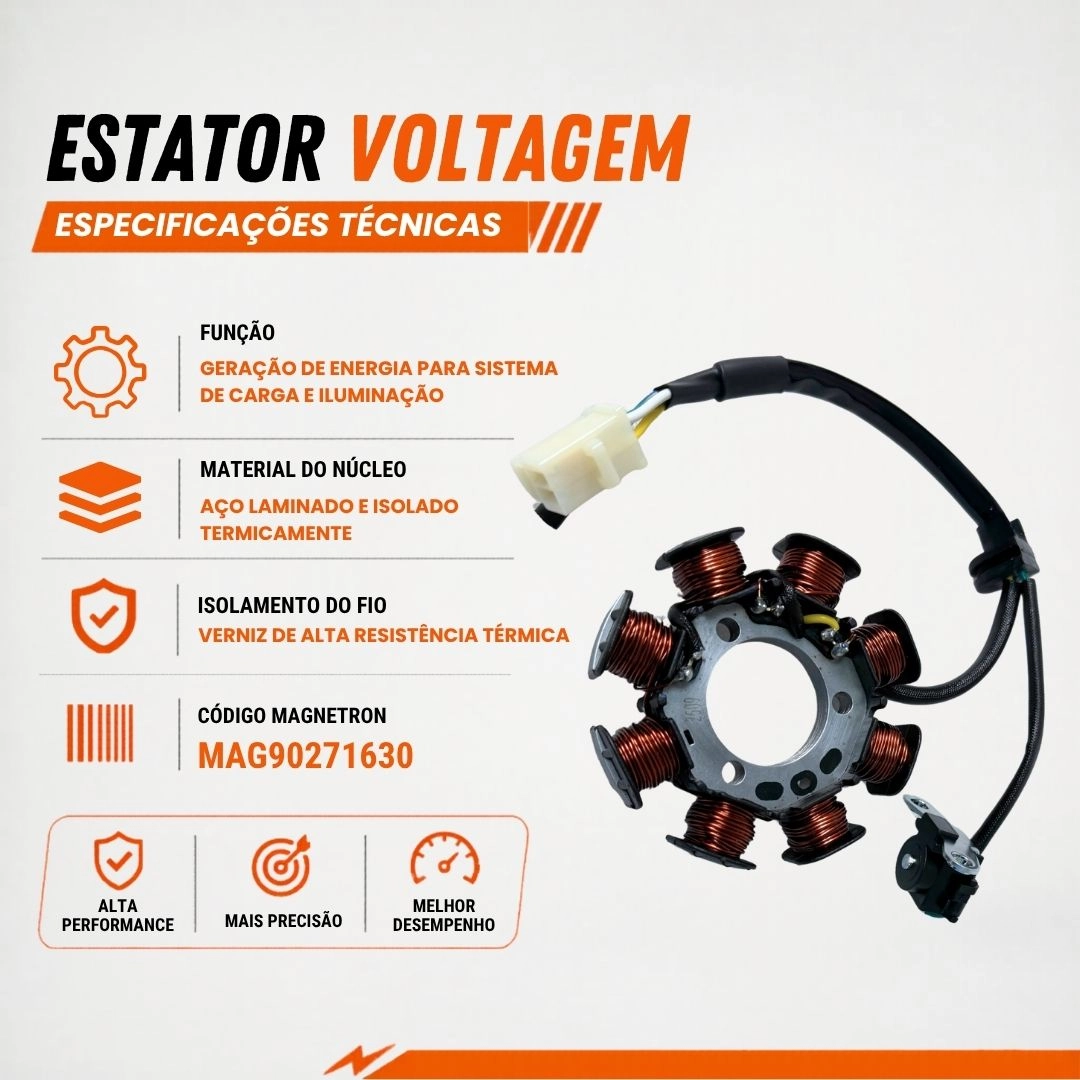

Especificações Técnicas

- Função Principal: Geração de energia para circuito de carga e iluminação + Sinal de ignição

- Material do Enrolamento: Cobre Nobre com Camada Dupla de Verniz Térmico

- Material do Núcleo: Aço Laminado com Isolamento Magnético

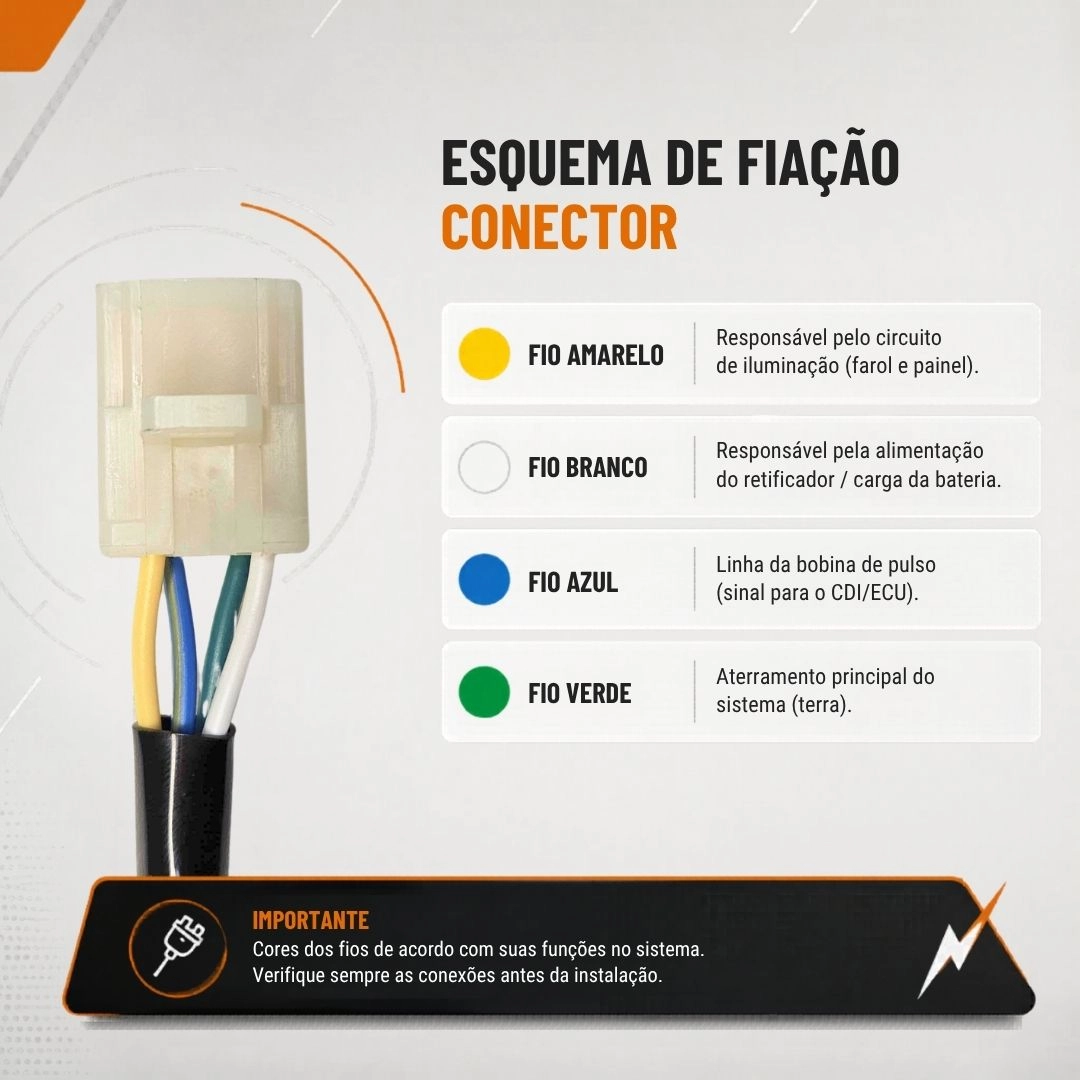

- Esquema Elétrico de Fios:
  • Fio Amarelo: Alimentação do Circuito de Iluminação (Farol, Lanternas e Painel)
  • Fio Branco: Linha de Carga do Retificador / Bateria
  • Fio Azul: Sinal do Sensor da Bobina de Pulso (CDI/Módulo)
  • Fio Verde: Aterramento Principal (Massa)

- Códigos de Referência Original (Conversão): HONDA 31120-KRM-851 / 31120-KRM-B11 / 31120KRM851 / 31120KRMB11

Aplicação de Plataforma Dedicada

Estator e bobina de pulso desenvolvidos para substituição direta, sem modificação de chicote, nas seguintes motocicletas Honda:

HONDA
- CG 150 Job - Anos: 2004 a 2008
- CG 150 Sport - Anos: 2005 a 2008
- CG 150 Titan ES - Anos: 2004 a 2008
- CG 150 Titan ESD - Anos: 2004 a 2008
- CG 150 Titan KS - Anos: 2004 a 2008

Guia de Instalação e Cuidados Técnicos (Evite Perda de Garantia)

Para assegurar o funcionamento perfeito e preservar a garantia do produto, observe os passos de montagem recomendados:

1. Limpeza e inspeção da tampa da carcaça:
Antes de parafusar o novo estator na tampa esquerda do motor, remova completamente os resíduos de junta antiga e a poeira metálica impregnada no volante magnético. Resíduos de limalha metálica acumulados no rotor podem danificar os enrolamentos novos.

2. Posição da bobina de pulso e entreferro:
Fixe a bobina de pulso firmemente nos suportes da tampa, certificando-se de que a distância entre o sensor e o ressalto do volante magnético (entreferro) esteja dentro do especificado pelo fabricante. Mantenha os parafusos de fixação devidamente torqueados para evitar travamentos pelo volante em rotação.

3. Passagem e vedação do passa-fio de borracha:
Aposicione o passa-fio de borracha do chicote corretamente no rebaixo da tampa do motor e utilize uma leve camada de silicone neutro próprio para carcaça de motor. Isso evita vazamentos de óleo do motor pela saída dos cabos elétricos.

4. Checagem do regulador retificador:
Substituir o estator queimado sem testar o regulador retificador pode comprometer a peça nova. Caso o retificador esteja em curto-circuito interno, ele causará sobrecarga e superaquecimento nos enrolamentos do estator recém-instalado.

Perguntas Frequentes (FAQ)

1. Serve nas versões ESD ou EX (com partida elétrica)?
Sim, o modelo MAG90271630 atende à linha CG 150 Titan nas versões KS, ES e ESD dos anos de 2004 a 2008, bem como a Sport e a Job. No entanto, como existem pequenas variações de chicote e carga elétrica conforme a versão exata do ano, recomendamos sempre conferir o conector da peça antiga ou nos consultar informando ano e modelo exatos antes da compra.

2. O produto é novo e original Magnetron?
Sim. Fornecemos exclusivamente componentes 100% novos, lacrados e originais Magnetron, acompanhados de embalagem industrial, nota fiscal eletrônica e total garantia do fabricante.

3. Preciso alterar alguma fiação ou fazer solda para instalar?
Não. O chicote conta com o passa-fio moldado, conector fêmea de 3 vias e fios com as cores Yellow (Amarelo), White (Branco), Blue (Azul) e Green (Verde) seguindo rigorosamente o padrão de fábrica da montadora.

Garantia Nacional e Termos de Uso

Tempo de Garantia: 3 Meses (90 dias) concedidos pela Magnetron contra eventuais defeitos de fabricação no bobinamento de cobre, falhas na bobina de pulso ou quebra do isolamento térmico. A garantia fica invalidada em casos de: estator queimado por curto-circuito decorrente de regulador retificador defeituoso, cabos cortados ou com soldas inadequadas, raspagem do estator contra o volante magnético por instalação desalinhada ou contaminação por detritos metálicos no óleo.

Itens Inclusos na Embalagem

- 1 Estator do Magneto com Chicote e Conector Integrado

- 1 Bobina de Pulso (Instalada no Chicote do Estator)

---
